Tutorial Menggunakan RTC Pada Arduino
Halo sobat blogger, bagaimana kabarmu? semoga sehat selalu ya.
Nah kali ini, kita akan berbagi tentang tutorial menggunakan RTC pada Arduino. Sebenarnya modul RTC ini ada beberapa tipe, namun kali ini yang akan kita bahas adalah tipe DS1307 dengan tambahan modul I2C.
Sebelum memulai bagaimana cara menggunakan modul RTC pada Arduino, akan lebih baik bila kita tahu dulu apa sih fungsi dari modul RTC tersebut.
Apa RTC Itu?
Jadi RTC ( Real Time Clock) adalah salah satu dari sekian banyak modul elektronika yang digunakan dan dapat diintegrasikan dengan perangkat lain pada sebuah sistem embedded.
Nah secara lebih detail, RTC merupakan modul jam elektronik berupa chip yang dapat menghitung waktu dengan cara menyinkronkan waktu pada RTC itu sendiri dengan waktu pada perangkat komputer dan menyimpan format waktu tersebut secara otomatis.
Pada modul RTC dapat dipasang baterai CMOS agar fungsi waktu pada modul tersebut masih dapat berjalan walaupun tidak terkoneksi dengan sumber daya apapun.
Setelah kita mengenal apa itu RTC, selanjutnya kita akan memulai koding dengan membuat program sederhana yang dimana output dari program tersebut nantinya akan berupa waktu dengan format jam:menit:detik dan hari, dd:mm:yy.
Peralatan Yang Dibutuhkan:
Alat yang dibutuhkan:
1. Arduino
2. Modul RTC DS1307
3. Kabel male female 4 buah
4. Arduino IDE
5. Library yang digunakan adalah RTClib dapat diunduh disini
Rangkaian Dan Konfigurasi Pin
Untuk rangkaian yang digunakan pada tutorial kali ini adalah sebagai berikut:
Pin Arduino Pin Modul RTC DS1307
A4(SDA)----------------------SDA
A5(SCL)-----------------------SCL
5V-------------------------------VCC
GND----------------------------GND
Nah secara lebih detail, RTC merupakan modul jam elektronik berupa chip yang dapat menghitung waktu dengan cara menyinkronkan waktu pada RTC itu sendiri dengan waktu pada perangkat komputer dan menyimpan format waktu tersebut secara otomatis.
Pada modul RTC dapat dipasang baterai CMOS agar fungsi waktu pada modul tersebut masih dapat berjalan walaupun tidak terkoneksi dengan sumber daya apapun.
Setelah kita mengenal apa itu RTC, selanjutnya kita akan memulai koding dengan membuat program sederhana yang dimana output dari program tersebut nantinya akan berupa waktu dengan format jam:menit:detik dan hari, dd:mm:yy.
Peralatan Yang Dibutuhkan:
Alat yang dibutuhkan:
1. Arduino
2. Modul RTC DS1307
3. Kabel male female 4 buah
4. Arduino IDE
5. Library yang digunakan adalah RTClib dapat diunduh disini
Rangkaian Dan Konfigurasi Pin
Untuk rangkaian yang digunakan pada tutorial kali ini adalah sebagai berikut:
Pin Arduino Pin Modul RTC DS1307
A4(SDA)----------------------SDA
A5(SCL)-----------------------SCL
5V-------------------------------VCC
GND----------------------------GND

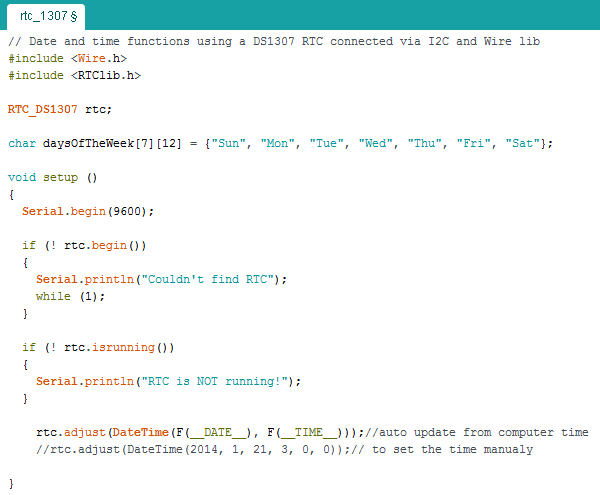

Memulai Koding Program
Setelah selesai memasang rangkaian seperti diatas, selanjutnya mari kita mulai kodingnya :)
Hasil Outputnya
Untuk output dari kode program yang telah kita tulis diatas adalah seperti berikut:
Bagaimana? mudah kan..
Jika sobat malas untuk menulis kode dari awal, sobat dapat mengunduh kode program disini
Oke, sekian dulu Tutorial Menggunakan RTC Pada Arduino, Jika ada yang masih bingung silahkan bertanya pada kolom komentar dibawah..
Sampai jumpa pada artikel-artikel tutorial yang lain..
